BC-PLC300E可編程控制器實訓裝置

BC-PLC300E 西門子300PLC可編程控制器實訓裝置實驗臺試驗比賽培訓教學

可按客戶要求定制。

一、概述

本PLC實訓裝置用于大學高職職業學校及工廠企業的自動化設備編程設計安裝與維修、機電技術應用、電氣運行與控制實訓等，實訓裝置也適合技工學校、職業培訓學校、職教中心、PLC可編程控制、變頻調速控制實訓教學及技師技能鑒定考核。

二、技術性能
    1、輸入電源：三相四線（或三相五線）～ 380V±10% 50Hz
    2、 工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85% ( 25℃ ) 海拔 < 4000m
    3、 裝置容量：＜ 0.5KVA
    4、重 量：＜ 110Kg
    5、 外形尺寸： 1700mm × 700mm × 1630mm
    6、 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

三、可編程控制器實訓裝置的基本配置及功能
    可編程控制器實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊、變頻器掛箱、觸摸屏掛箱、交流電機等組成。

1、交流電源控制單元

三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。

提供單相220V電源2組，由啟停開關控制輸出，并設有保險絲保護。

2、直流電源、直流電壓/電流表、邏輯電平輸出及指示等

直流電壓：0～10V可調輸出；直流電流：0～20mA可調輸出；直流電壓/電流表、直流數字電壓表/電流表；精度0.5級，同時設有邏輯電平輸入（點動開關），邏輯電平指示，直流24V電源。
3 、主要主機實訓組件
  西門子300的PLC,支持PN和DP通訊, 帶分站模塊, 共32DI/32DO/16AI/16AO, 觸摸屏要KTP700系列, 除了常規的自帶的PLC練習功能區, 輸入設備要有變頻器的調速手輪, 并且能夠監測變頻器的輸出電流電壓等。

四、可編程控制器實訓裝置實訓桌
     實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；設有大抽屜柜子（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。

五、基本配置：

六、實訓項目， PLC 模擬控制應用實訓：

1：基本指令的編程模塊

2：四節傳送帶模塊

3：電動機的自動控制模塊

4：步進電機的PLC控制模塊

5：多層電梯控制模塊

6：十字路口交通燈的PLC控制模塊

7：天塔之光的實驗掛箱模塊

8：水塔自動供水的PLC控制模塊

9：液體混合裝置的實驗模塊

10：運料小車控制模擬模塊

11：裝配流水線模塊

12：軋鋼機控制模塊

13：數碼顯示控制實驗

14：機械手

15：變頻器功能參數設置與操作

16：變頻器外部端子點動控制

17：變頻器控制電機正反轉

18：變頻器多段速度選擇變頻器調速

19：基于PLC的變頻器外部端子的電機正反轉控制

20：PLC控制變頻器外部端子的電機運行時間控制

21：基于PLC數字量方式多段速控制

22：基于觸摸屏控制方式的基本指令編程練習

23：基于觸摸屏控制方式的數碼顯示控制

24：基于觸摸屏控制方式的搶答器控制

25：基于觸摸屏控制方式的音樂噴泉控制

26：基于PLC與觸摸屏通訊參數設置練習

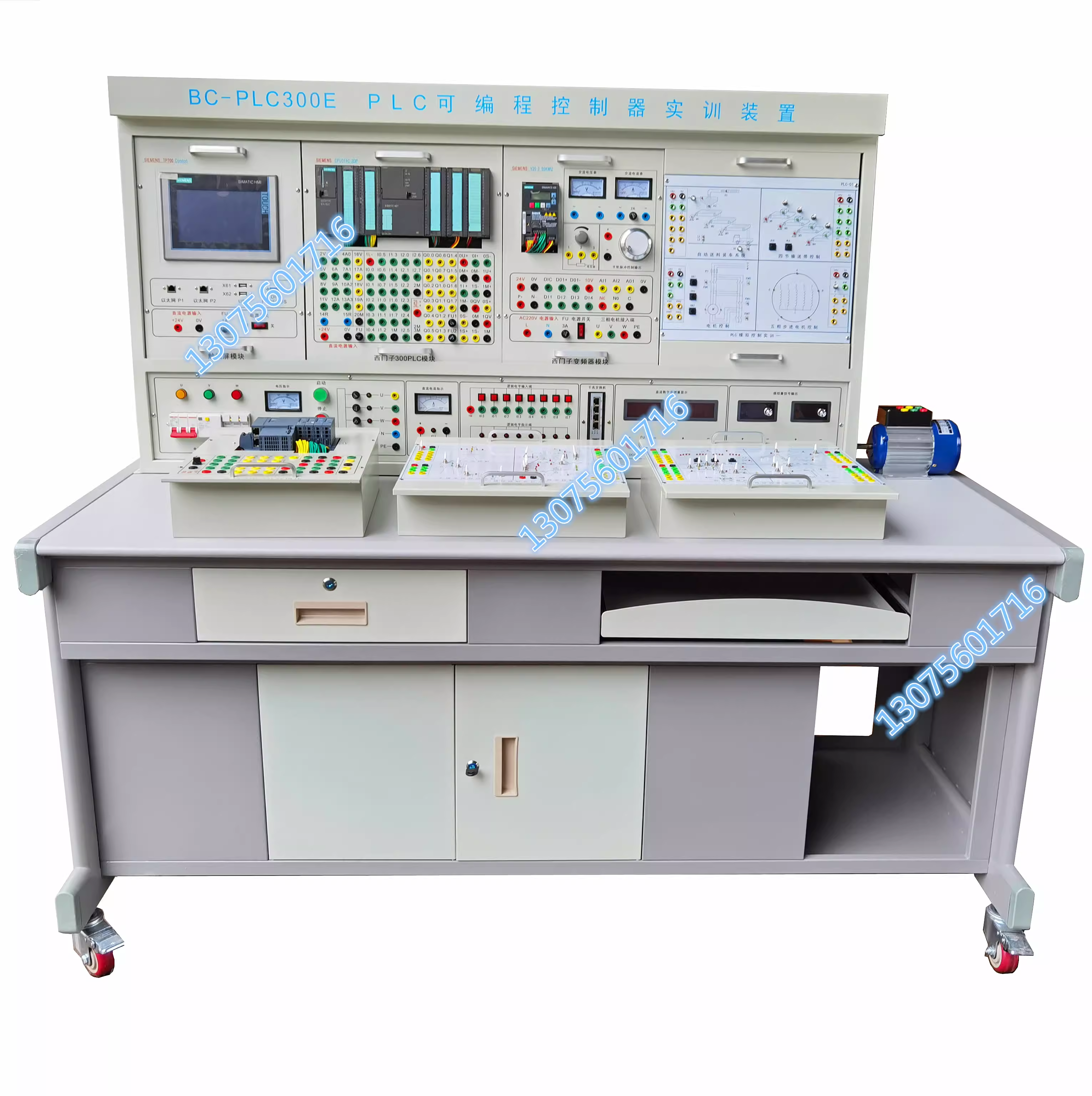

參考圖片：

送300PLC編程視頻教程資料部分截圖：
